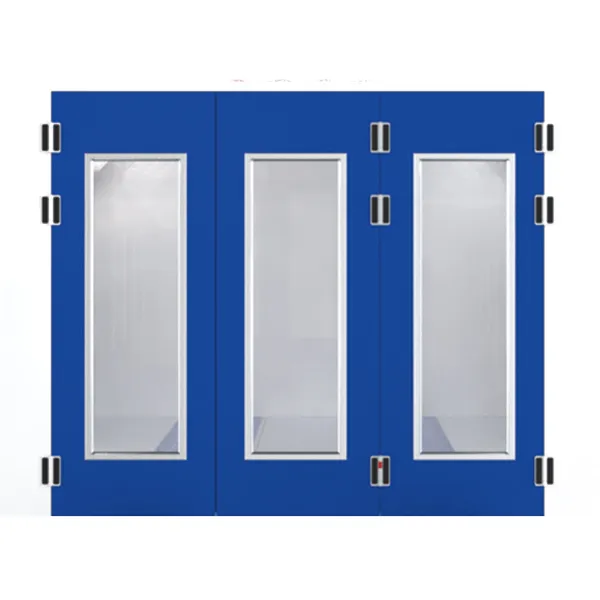

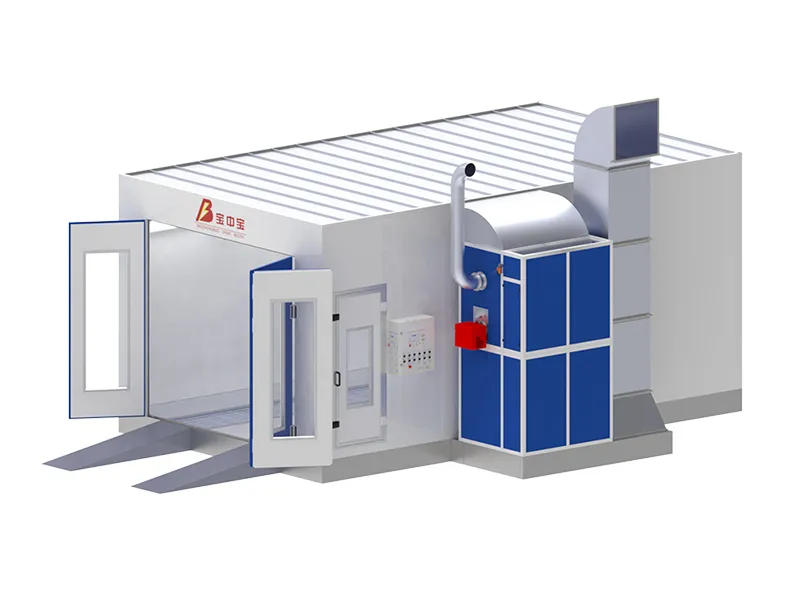

باب أمامي ثلاث درفات
تم تصميم الباب الأمامي باستخدام هيكل من أنابيب فولاذية تتحمل الأحمال، مما يوفر الدعم للباب المركزي الكبير. ويتضمن الميزات التالية:

• تم تجهيز كل درفة باب بحشوات محيطية مصنوعة من مطاط النيوبرين العالي، مما يضمن منع التسرب وإحكام الغلق الأمن.
• تتضمن جميع الدرفات نوافذ فحص مزودة بزجاج أمان، مما يوفر رؤية واضحة وحماية معززة.
• تم تصميم نظام قفل الباب باستخدام مكونات فولاذية متينة مع مقبض معزز لمزيد من الأمان.
• تم عزل الباب حرارياً باستخدام مادة EPS (البوليسترين الموسع) لتعزيز كفاءة الطاقة والحفاظ على درجات حرارة ثابتة داخل كابينة الرش. .

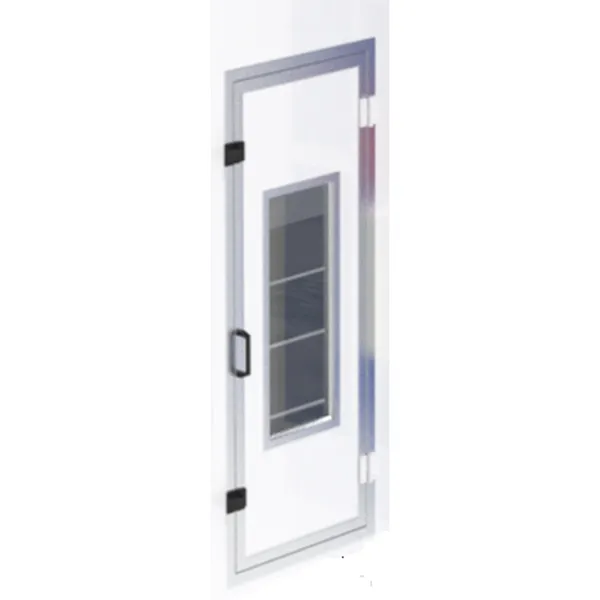

باب الخدمات
يقع باب الخدمات في مكان استراتيجي على جانب المقصورة لسهولة الوصول إليه. ويتضمن الميزات التالية:

• مزود بقفل أمان مع حماية من الضغط الزائد، مما يضمن التشغيل الآمن.
• مزودة بفتحة أمان زجاجية، مما يوفر رؤية واضحة للفحص دون التأثير على السلامة.
• تم عزل الباب حرارياً باستخدام مادة EPS (البوليسترين الموسع) لتعزيز كفاءة الطاقة والحفاظ على درجات حرارة ثابتة داخل كابينة الرش. .
• تم تصميمه بمقبض مضاد للانفجار لتحقيق أقصى قدر من الأمان في البيئات عالية الخطورة.

الجدران الجانبية

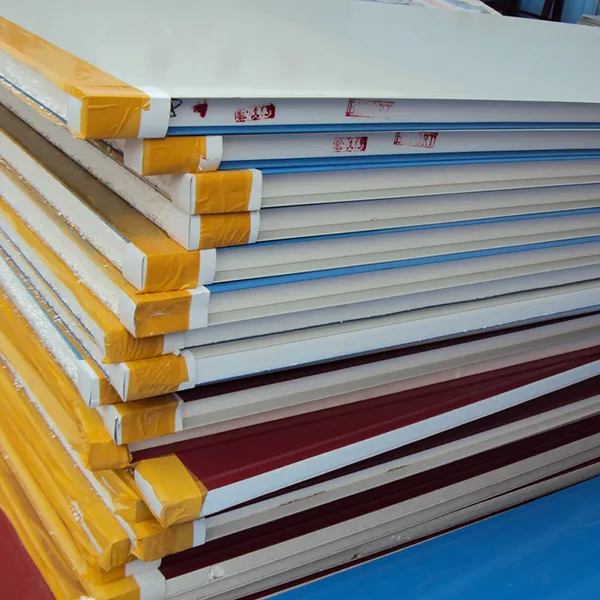

الجدران الجانبية مصنوعة من ألواح ساندويتش بانل بسمك 50 مم، تم تصنيعها خصيصاً بواسطة BZB. يتم تجميع هذه الألواح باستخدام نظام تشابك دقيق بين الذكر والأنثى، مما يلغي الحاجة إلى اللحامات أو البراغي، وتتميز بعزل EPS داخلي بكثافة 50 كجم لكل متر مكعب، مما يوفر إحكام كامل للمحيط. وهي تتضمن الميزات التالية:

• تم تصميم الألواح لتحمل البيئات المسببة للتآكل، مما يضمن متانة طويلة الأمد.
• مصمم لمقاومة المذيبات بشكل فعال، والحفاظ على سلامة الهيكل حتى في الظروف الصعبة.
• يسمح السطح الأملس للألواح بالتنظيف والصيانة دون عناء، مما يضمن بيئة صحية ونظيفة.

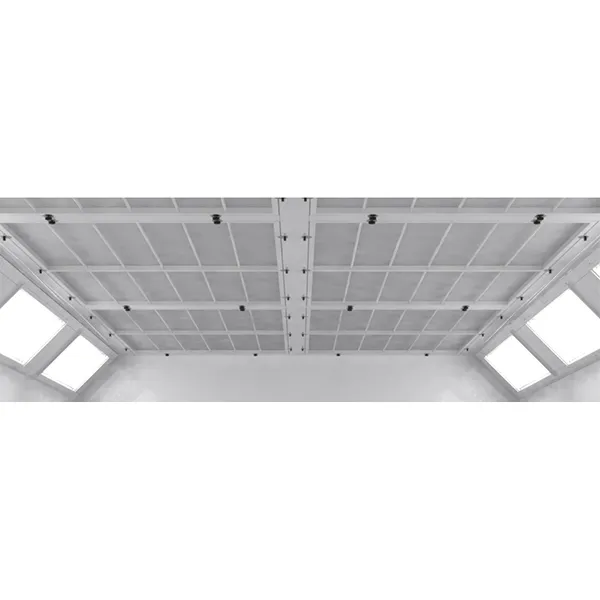

سقف ذو فلاتر
تم إنشاء سقف الفلاتر بهيكل قوي من العوارض المسطحة والقضبان المقطعية، التي تحمل ألواح الترشيح (الفلاتر) في إطارات بيضاء مثبتة بمقابض من الباكليت. مصنوع من صفائح معدنية مجلفنة مطلية، مما يضمن إحكام الغلق بشكل مثالي.

• مصنوعة من صفائح معدنية مجلفنة مطلية، مما يضمن ختم محكم وآمن.

يحقق هذا النظام كفاءة ترشيح تصل إلى 99.8%، وهو ما يتوافق مع معايير AFI. تتميز فلاتر بمقاومة حرارية تصل إلى 120 درجة مئوية، وتطفئ نفسها وفقاً لمعايير DIN 53438 - Class F1، وهي مشبعة بغبار الراتينج المثبت لتعزيز المتانة.

• كفاءة الترشيح تصل إلى 99.8%، مقاومة للحرارة تصل إلى 120 درجة مئوية.
• فلاتر ذاتية الإطفاء مشبعة بغبار الراتينج لمزيد من المتانة

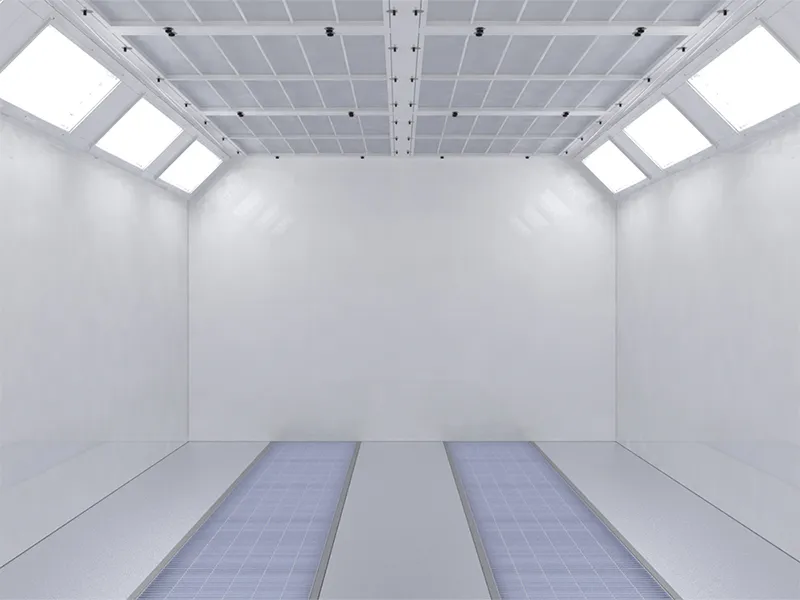

الإضاءة

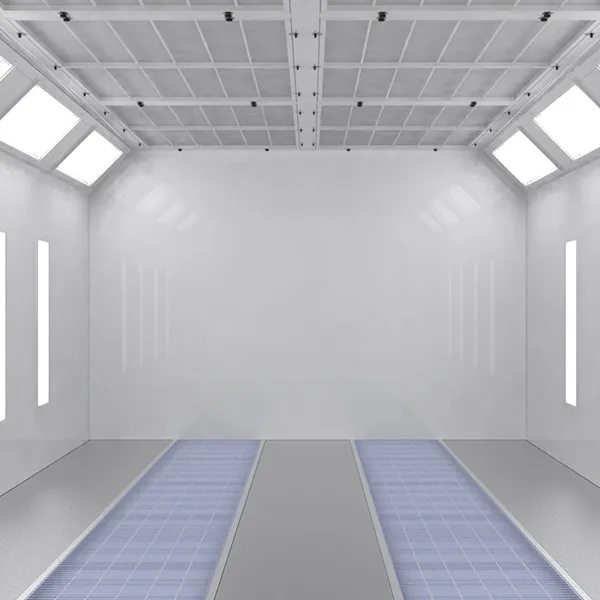

يتم تركيب الإضاءة العلوية في وضع مائل على جانبي سقف الكابينة.

• يمكن إزالتها بسهولة من داخل الكابينة.
• مصنوع من أنابيب LED محكمة الغلق، ومحمي بزجاج مصفح، إطارات معدنية، وحشوات من النيوبرين.
• معتمدة وفقاً لمعايير CE.
• يوفر ضوء طبيعي عالي الأداء.
• شدة الضوء المقدرة +800 لوكس

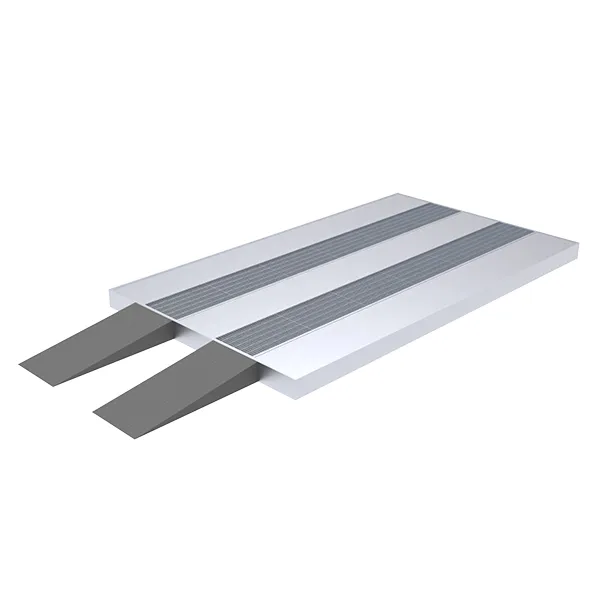

أرضية معدنية مع منحدرات للصعود
تتميز الأرضية المعدنية التي يبلغ ارتفاعه 300 مم بألواح معدنية قياسية من درجات مجلفنة كهربائياً، مصممة بخطين من الشبكات وثلاثة خطوط من الألواح المضلعة، حيث يتيح التصميم المكون من قطعة واحدة للمنصة تحمل قطع العمل الثقيلة التي يبلغ أقصى وزن يمكن دعمه 650 كجم لبكرات الطباعة. بالإضافة إلى ذلك، يوجد العديد من الأنوال المعدنية تحت الشبكة لإغلاق المناطق المركزية، حيث لا يتم توفير الشفط، ومجهزة بفلتر إيقاف الطلاء (paint-stop filter).

• سهولة المناولة والتنظيف.

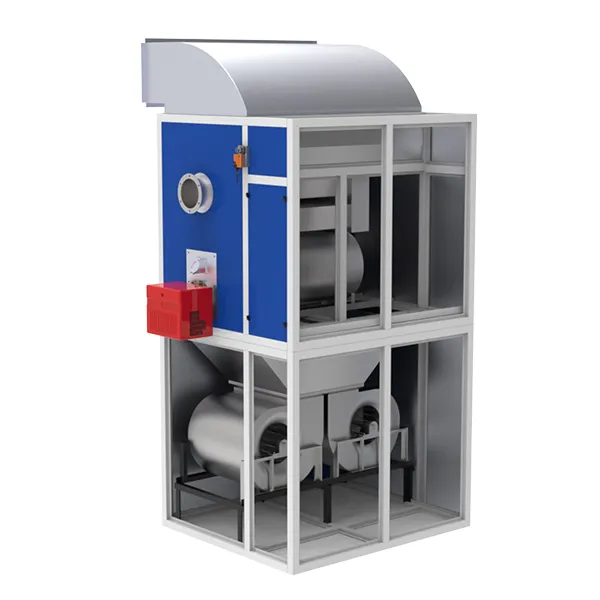

وحدة التهوية - استخراج الهواء

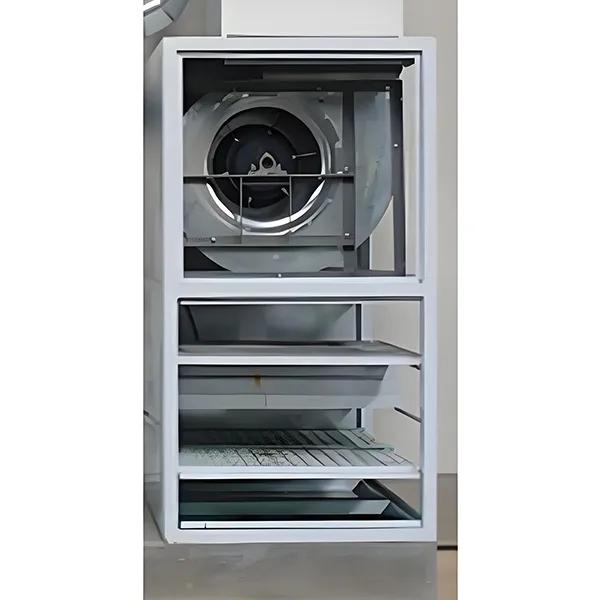

وحدة الاستخراج
- مروحة الطرد المركزي ومعدات الترشيح المكونة من طبقتين من المرشحات الجافة الموجودة أسفل المراوح.حامل الهيكل هذا:

• محرك واحد 7.5 كيلو وات.
• مروحة توربينية عالية الكفاءة لتدفق هواء يبلغ 20,000 متر مكعب في الساعة.
• هيكل التثبيت في مكبس من الحديد المجلفن المنحني.
• ألواح مغلقة معزولة.
• مخمد معايرة يدوي واحد.

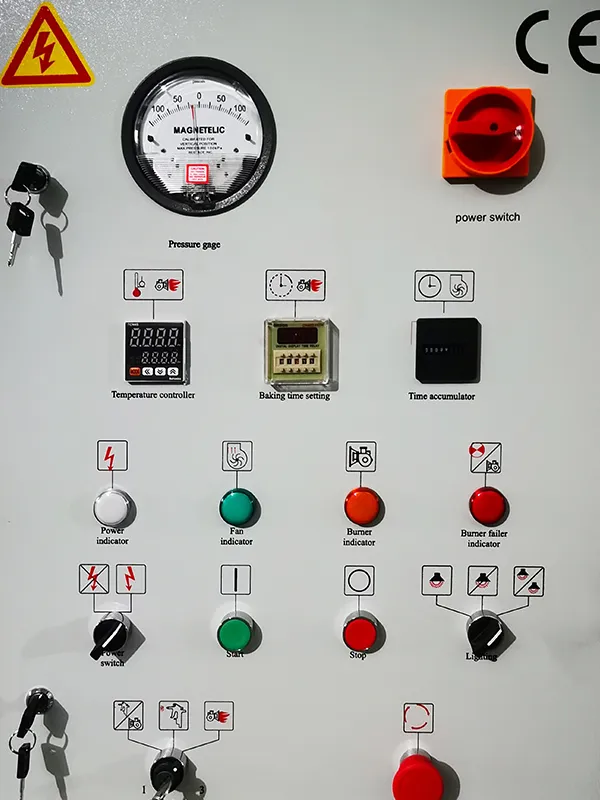

لوحة التحكم
تم تصميمه لتلبية معايير CE لنظام التحكم، ويتضمن المكونات التالية:

• التحكم في التهوية مع وظائف البدء/الإيقاف، قابلة للضبط وفقاً لمرحلة العمل.
• برمجة درجة الحرارة للتحكم الدقيق، بما في ذلك إعدادات البدء/الإيقاف.
• التحكم في تشغيل وإيقاف إضاءة الكابينة.
• إنذارات الأعطال لتنبيهك بأي مشكلة في النظام.
• كشف فشل التهوية.
• إنذارات انقطاع التيار الكهربائي.
• مراقبة درجة الحرارة داخل الكابينة
• عداد ساعات الخدمة لتتبع الاستخدام.
• إيقاف الطوارئ للإغلاق الفوري في حالة الطوارئ.

الوثائق المقدمة مع الكابينة:

• دليل المستخدم، دليل إدارة البرنامج، وصف النظام وتعليمات الاستخدام التفصيلية.
• المخططات الكهربائية للنظام
